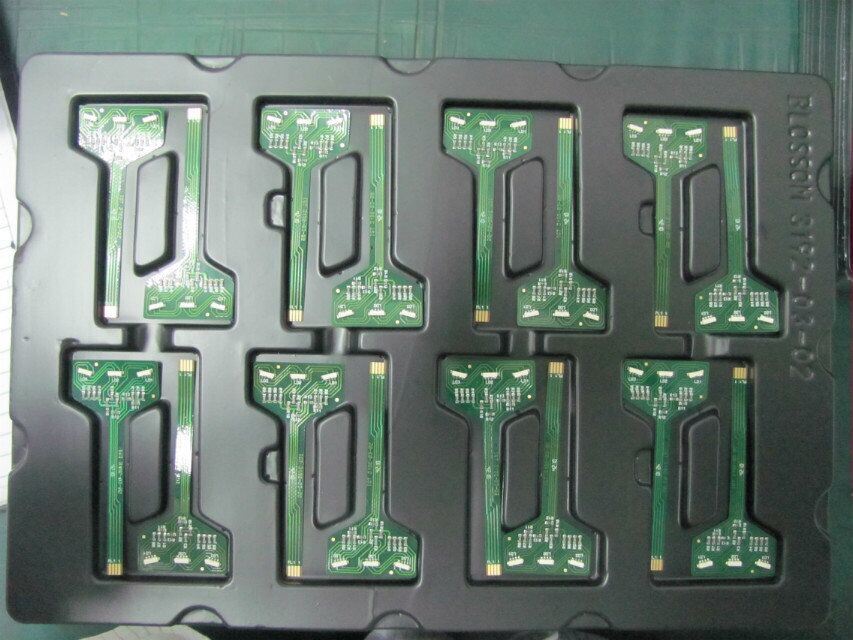

HDI Multilayer PCB Assembly 32 Layers Blind Buried Via China Factory Custom

HDI Multilayer PCB Assembly 32 Layers Blind Buried Via China Factory Custom

32 layer HDI multilayer PCB

custom blind buried via PCB

China factory SMT PCB assembly

Luogo di origine:

Cina,Cambogia

Marca:

Suntek

Certificazione:

ISO 9001:2015, IATF 16949, UL E476377

Numero di modello:

SMT-HDI-04

Contattaci
Chiedi un preventivo
Dettagli del prodotto
Conteggio massimo dei livelli:
32 strati
Tramite la tecnologia:
Cieco/Sepolto/Microvia
Materiale di base:
FR4 TG elevato
Larghezza minima della linea:
0,075 mm
Peso del rame:
1oz-20oz
Finitura superficiale:
ENIG / Immersione Oro
Termini di pagamento e di spedizione
Quantità di ordine minimo
5 pezzi
Prezzo
USD 5.00-200.00 / Piece
Imballaggi particolari
Borsa antistatica con barriera contro l'umidità, schiuma antiurto e cartone ondulato per esporta
Tempi di consegna
3-5 giorni lavorativi per il prototipo, 10-20 giorni per la produzione in serie
Termini di pagamento
T/T,L/C,PayPal,Western Union
Capacità di alimentazione
50000 metri quadrati al mese
Descrizione del prodotto
HDI Multilayer PCB Assembly up to 32 Layers Our HDI multilayer PCB assembly service supports complex stack-ups up to 32 layers using blind via, buried via and microvia technology. High density interconnect capability, fine line width and controlled impedance deliver reliable performance for advanced electronics that demand more routing density in less space. Key Features Up to 32 layers multilayer HDI stack-up Blind via, buried via and microvia laser drilling Fine line width
