Luogo di origine:
Cina o Cambogia
Marca:
Suntek Electronics Co., Ltd
Certificazione:
ISO9001 ISO13485 IATF16949 UL
Numero di modello:
2024-PCBA-130

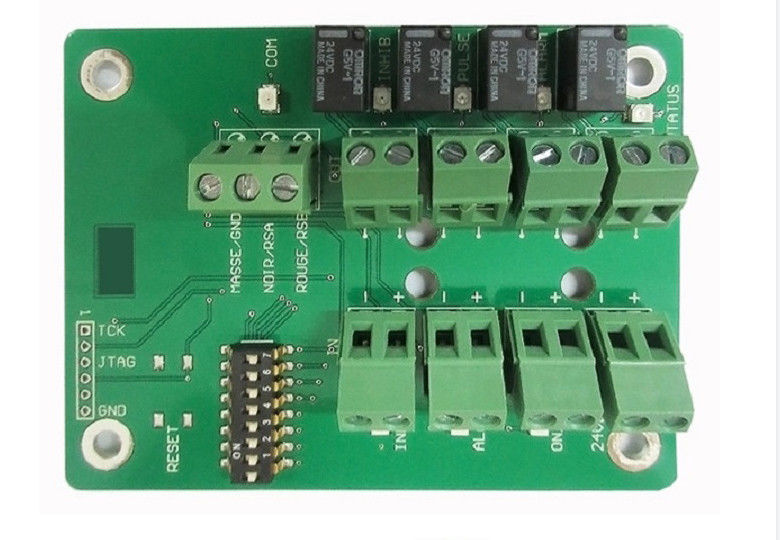

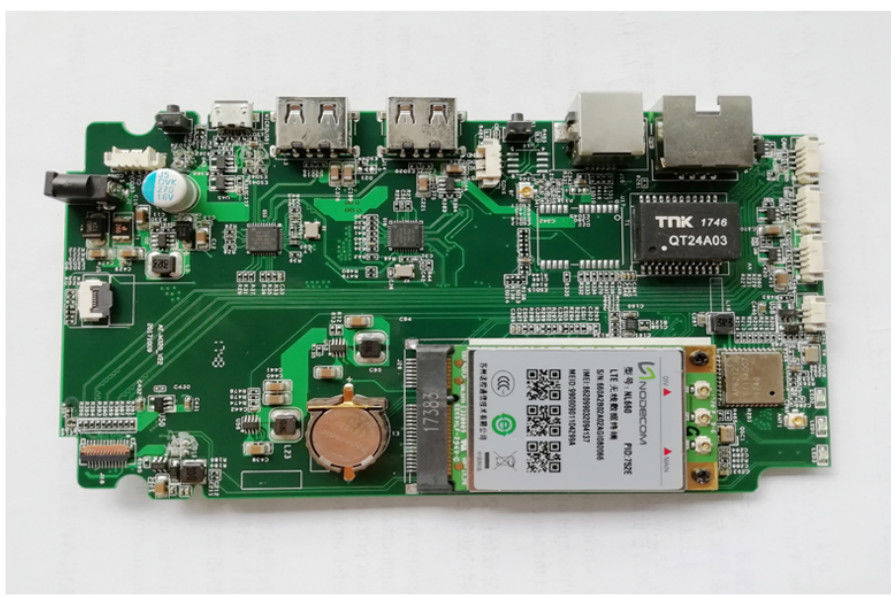

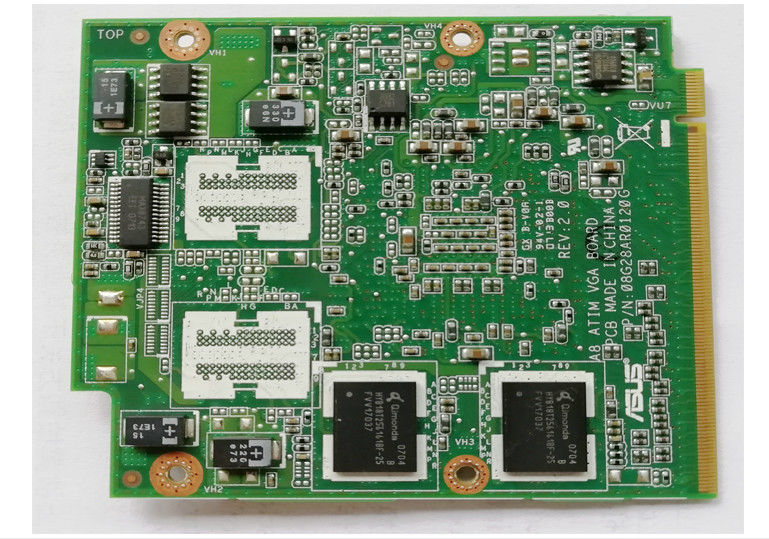

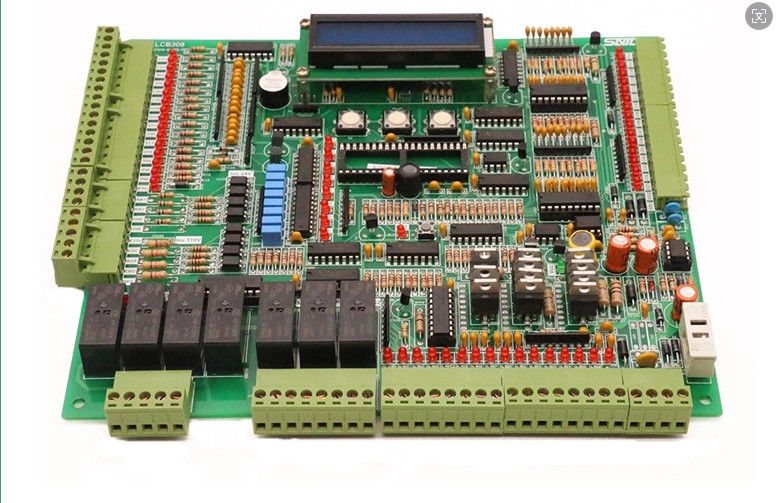

Assemblaggio di PCB di comunicazione su misura per schede di alta frequenza e multilivello di fondo Gruppo Suntek
Fabbrica contrattuale di Suntek:
Situata nella Zona di Sviluppo-Città di Changsha, Suntek è uno dei principali fornitori di EMS e fornisce supporto nel campo dell'assemblaggio di PCB e cablaggio da più di 10 anni.2015Certificati ISO13485, IATF16949 e UL, forniamo prodotti qualificati a prezzi competitivi ai clienti di tutto il mondo.
Visualizzazione delle capacità:
Nome del prodotto | Assemblaggio di PCB |
Prova PCBA | AOI, raggi X, TIC, prova funzionale |
Metodo di assemblaggio dei PCB | BGA |
Tolleranza minima di buco | ± 0,05 mm |
Strati | 2-10 |
Spessore del PCB | 0.2-7.0 mm |
Finitura superficiale | HASL, ENIG, OSP, argento per immersione, stagno per immersione |
Processo di PCB | Oro per immersione |
Sistema di qualità dei PCB | RoHS |
Min. Larghezza/intervallo tra le linee | 0.1 mm |
Finitura superficiale | ENIG |
Con il rapido sviluppo delle tecnologie dell'informazione e della comunicazione, dispositivi elettronici come smartphone, router wireless,le stazioni base e altre apparecchiature di comunicazione sono diventate indispensabili nella vita quotidiana e nel lavoroLe schede di circuiti stampati di questi dispositivi servono come base per l'assemblaggio di componenti e circuiti integrati.che consentono la trasmissione di segnali e dati ad alta velocità che rendono possibile la comunicazione.
I dispositivi di comunicazione PCB facilitano le interconnessioni tra componenti attivi e passivi utilizzando tracce di rame conduttivo incise su tavole laminate rivestite di rame.Forniscono il supporto meccanico e le connessioni elettriche necessarie, dettate dal funzionamento previsto del dispositivoMa soprattutto, i PCB progettati per applicazioni di comunicazione devono trasmettere segnali con precisione e affidabilità tra i componenti, senza perdite o interferenze inaccettabili.Ciò richiede materiali e processi di fabbricazione specializzati per soddisfare le esigenze uniche dell'elettronica di comunicazione ad alta frequenza.
La comunicazione è il più importante campo di applicazione a valle del PCB. Il PCB ha una vasta gamma di applicazioni in vari aspetti come reti wireless, reti di trasmissione,comunicazione dati e banda larga di rete fissa, e di solito è un valore aggiunto come backplane, alta frequenza alta velocità, ecartone PCB a più stratiIl 5G è la nuova generazione di reti di comunicazione mobile, e ci sarà una grande domanda di costruzione di infrastrutture per allora.che dovrebbe aumentare notevolmente la domanda di schede di comunicazione.
Ecco le applicazioni più comuni dell'industria delle telecomunicazioni che fanno un uso efficiente dei PCB:
Mentre i substrati speciali come poliamidi e ceramiche gestiscono oscillazioni di temperatura più ampie,I laminati FR-4 hanno sviluppato versioni a Tg elevato utilizzabili a 150 °C + insieme a costi più bassi e una migliore familiarità con il produttoreQuindi FR-4 rimane un'opzione per molte applicazioni industriali che non colpiscono temperature estreme.
