Assemblaggio PCB a 8 strati con spessore da 0,4 mm a 3 mm

Assemblaggio PCB a 8 strati con spessore da 0,4 mm a 3 mm

Assemblaggio PCB a 8 strati

0.4mm-3mm PCB assembly

Assemblaggio PCB multilivello in un unico punto

Luogo di origine:

Cina o Cambogia

Marca:

Suntek Electronics Co., Ltd

Certificazione:

ISO9001 ISO13485 IATF16949 UL

Numero di modello:

2024-PCBA-112

Contattaci
Chiedi un preventivo
Dettagli del prodotto
Materiale:
FR4
Strato:
8 strati
Finitura superficiale:
ENIG
Acciaio:
2 oz
Spessore:
0.4mm-3mm
LW/LS min.:
0.05 mm
Garanzia:
1 anno
Ispezione dei raggi x:
Per BGA,OFN,QFP con cuscinetti di fondo
colore di seta:
Bianco, nero.
Controllo dell'impedenza:
- Sì, sì.
Termini di pagamento e di spedizione
Quantità di ordine minimo
1pc
Prezzo
Customized products
Imballaggi particolari
Per sacchetti e cartoni ESD
Tempi di consegna
5-7 giorni dopo che tutti i componenti sono stati assemblati
Termini di pagamento
TT, Paypal
Prodotti correlati
Contattaci
0086-731-84874736
Contatta ora
Descrizione del prodotto

Assemblaggio PCB multilivello One-stop,PCB Manufacturer OEM 8Layer PCB



Fabbrica contrattuale di Suntek:

Il Gruppo Suntek è un fornitore leader nel settore EMS con una soluzione unica per PCB/FPC

L'assemblaggio, l'assemblaggio dei cavi, l'assemblaggio della tecnologia mista e i box-buildings.

Suntek Electronics Co., Ltd, come principale stabilimento, situato nella provincia di Hunan, Cina;

BLSuntek Electronics Co., Ltd, come nuova struttura, situata nella provincia di Kandal, in Cambogia.



Visualizzazione delle capacità:



Visualizzazione delle capacità:

Strati: PCB rigidi 2 - 24 + strati, PCB rigidi-flessibili 1 - 10 strati
Dimensione del pannello (max): 21" x 24"
Spessore del PCB: 0.016" a 0.120"
Linee e spazi: 0.003" / 0.003" Strati interni; 0.004" Strati esterni
Dimensione del foro: 00,006" attraverso il buco (dimensioni finite) e 0,004" sepolto via,
Materiali: FR4, Tg elevato, Rogers, materiale privo di alogeni, Teflon, poliammide
Finiture di superficie: ENi/IAu, OSP, argento per immersione, stagno per immersione
Prodotti speciali: Via cieca/interrata (HDI 2+N+2), rigida flessibile


Con il rapido sviluppo delle tecnologie dell'informazione e della comunicazione, dispositivi elettronici come smartphone, router wireless,le stazioni base e altre apparecchiature di comunicazione sono diventate indispensabili nella vita quotidiana e nel lavoroLe schede di circuiti stampati di questi dispositivi servono come base per l'assemblaggio di componenti e circuiti integrati.che consentono la trasmissione di segnali e dati ad alta velocità che rendono possibile la comunicazione.
PCB per apparecchiature di comunicazione

I dispositivi di comunicazione PCB facilitano le interconnessioni tra componenti attivi e passivi utilizzando tracce di rame conduttivo incise su tavole laminate rivestite di rame.Forniscono il supporto meccanico e le connessioni elettriche necessarie, dettate dal funzionamento previsto del dispositivoMa soprattutto, i PCB progettati per applicazioni di comunicazione devono trasmettere segnali con precisione e affidabilità tra i componenti, senza perdite o interferenze inaccettabili.Ciò richiede materiali e processi di fabbricazione specializzati per soddisfare le esigenze uniche dell'elettronica di comunicazione ad alta frequenza.

In JHYPCB, abbiamo una ricca esperienza inproduzione di PCBper tutti i tipi di dispositivi di comunicazione, dall'elettronica di consumo all'infrastruttura delle telecomunicazioni.comprendiamo pienamente i requisiti rigorosi e possiamo produrre PCB di comunicazione in modo affidabile per le applicazioni più esigenti. seproduzione di prototipiLa Commissione ha deciso di avviare un programma di ricerca e di sviluppo per il settore dell'energia.



La comunicazione è il più importante campo di applicazione a valle del PCB. Il PCB ha una vasta gamma di applicazioni in vari aspetti come reti wireless, reti di trasmissione,comunicazione dati e banda larga di rete fissa, e di solito è un valore aggiunto come backplane, alta frequenza alta velocità, ecartone PCB a più stratiIl 5G è la nuova generazione di reti di comunicazione mobile, e ci sarà una grande domanda di costruzione di infrastrutture per allora.che dovrebbe aumentare notevolmente la domanda di schede di comunicazione.



Offerte di servizi:

Processi rigidi-flessibili innovativi

Set di materiale premium

Rigid-Flex con HDI

Costruzione delle foglie sciolte

Pannelli di grandi dimensioni

Conto strati fino a 40+

Applicazione dei dissipatori di calore

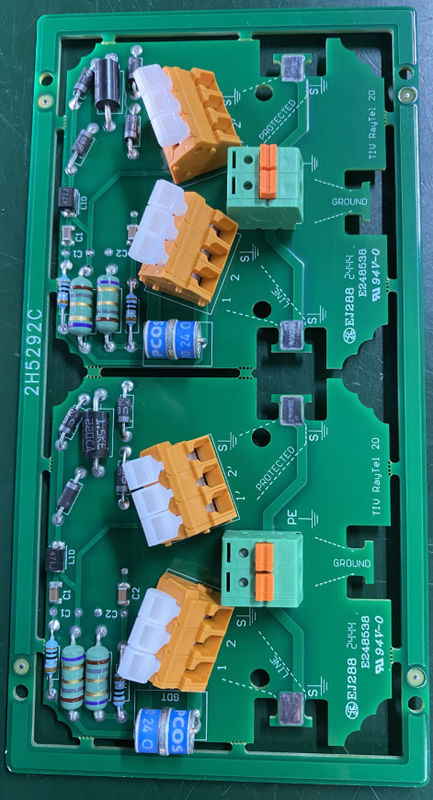

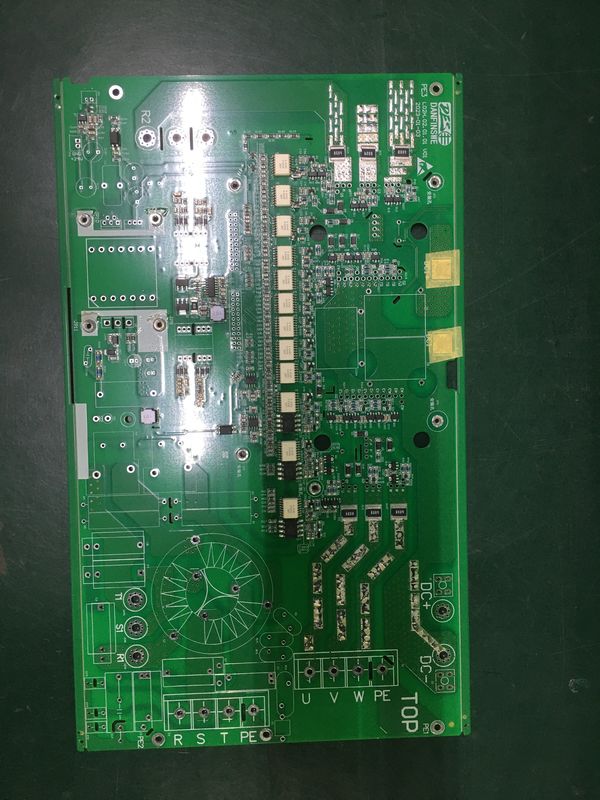

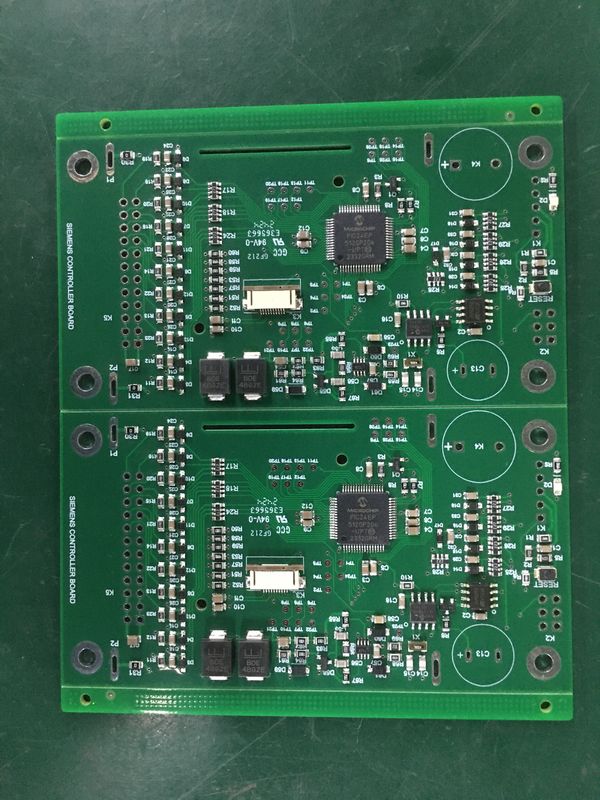

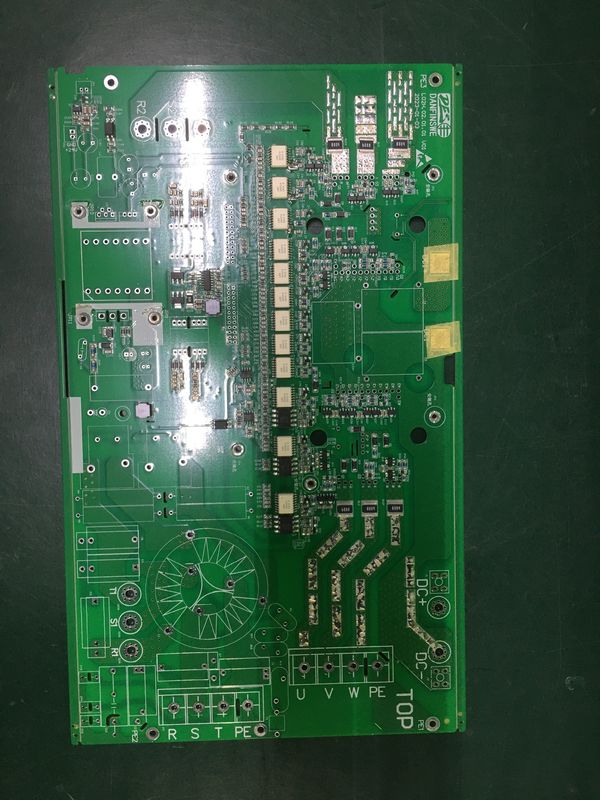

Assemblaggio PCB a 8 strati con spessore da 0,4 mm a 3 mm 0
