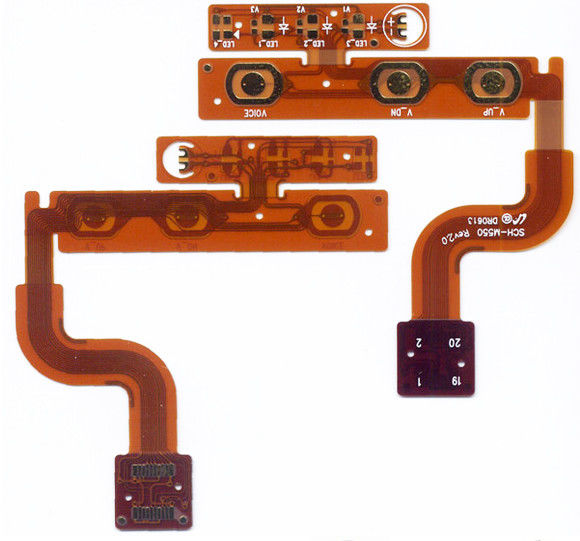

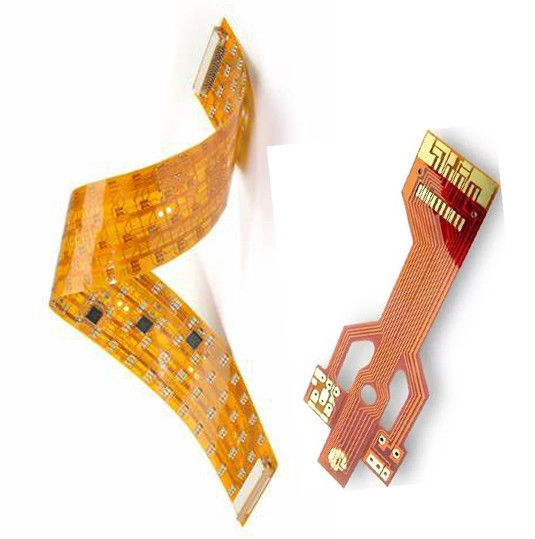

Tavola di circuito stampato flessibile a poliammide 1-12 strati 600 mm x 1200 mm
Abbiamo attrezzature di produzione avanzate, tecnologia professionale, team di ingegneri professionisti, team di acquisti,team di qualità e operatori ben addestrati per assicurarsi che il PCB flessibile con buona e stabile qualità.
Caratteri FPC:
1.FPC forniscono una migliore dissipazione del calore grazie alla progettazione snella dei laminati poliamidici.
2I FPC offrono prestazioni elettriche migliori perché la loro bassa permissività consente una rapida trasmissione dei segnali elettrici e riduce il rumore.
3.Il FPC offre una vita molto lunga, può essere piegato fino a 500 milioni di volte e può essere piegato in molte forme
4.FPC può essere con dimensioni più grandi di PCB rigido, la larghezza può essere di 500 mm e lunghezze possono essere qualsiasi come richiesta.
5.FPC è di peso molto leggero e non occuperà molto spazio.
Capacità FPC:
| Articolo |
Capacità |
| Min.Spazio della tavola finita |
0.05 mm |
| Dimensione massima della scheda |
500 mm*1200 mm |
| Dimensione minima del foro forato con laser |
0.025 mm |
| Min Dimensione del foro perforato meccanicamente |
0.1 mm |
| Min. Larghezza/intervallo traccia |
0.035mm/0.035mm |
| Min.Anello annulare di cartone a una o due facce |
0.075 mm |
| Min. strato interno anulare di cartone a più strati |
0.1 mm |
| Min. strato esterno anulare di cartone a più strati |
0.1 mm |
| Ponte Min Coverlay |
0.1 mm |
| Min. Apertura della maschera di soldatura |
0.15 mm |
| Min.Apertura di copertura |
0.35 mm*0.35 mm |
| Min Tolleranza di impedenza a una sola estremità |
¢+/-7% |
| Min Tolleranza di impedenza differenziale |
|
| Numero massimo di strati |
12 litri |
| Tipo di materiale |
PI, capitano. |
| Marchio del materiale |
Shengyi,Taiflex,Thinflex,ITEQ,Allstar,Panasonic,Dupont,Jiujiang |
| Tipo di materiale rigidificante |
FR4, PI, PET, acciaio, AI, nastro adesivo, nylon |
| Spessore della copertura |
12.5um/25um/50um |
| Finitura superficiale |
ENIG,ENEPIG,OSP,Old Plating,Gold Plating+ENIG,Gold Plating+OSP,Imm Silver,Imm Tin,Plating Tin |
FAQ:
Q1: Quali file utilizzi nella fabbricazione di PCB?
R1: Gerber, PCB, disegni.
Q2: Come si assicura la qualità?
R2: Il nostro prodotto è completamente testato online. L'assemblaggio del PCB è effettuato con controllo AOI, ICT, FT e visivo al 100%, con radiografia al 100% per BGA.
D3: Possiamo visitare la vostra azienda?
A3: Certo, benvenuto a visitare la nostra azienda, Suntek situata nel Parco Industriale di Xingsha, Changsha, provincia di Hunan, Cina.
Q4: Qual è il tempo di consegna?
A4: Ci vogliono 3-5 giorni lavorativi per il campione, 7-10 giorni lavorativi per la produzione di lotti in base ai file e alla quantità. Ci vogliono 15-20 giorni lavorativi per l'assemblaggio del PCB.
D5: Terrete segrete le nostre informazioni e i nostri file?
R5: Certo, è il nostro principio di base mantenere segreti commerciali per proteggere i disegni dei nostri clienti. L'NDA può essere firmato in qualsiasi momento.
Q6. Come posso lavorare con te?
A6: - E-mail e ci invia il file di layout PCB, elenco BOM
- Forniremo una conferma di risposta entro 12 ore e risponderemo all'offerta entro 3-5 giorni.
- Aspettiamo la conferma del prezzo, dell'ordine e dei termini di pagamento.
- Proseguiremo con l'ordine.
