Luogo di origine:
Cina
Marca:
Suntek Electronics Co., Ltd
Certificazione:
ISO9001 ISO13485 IATF16949 UL
Numero di modello:
2024-PCBA-034

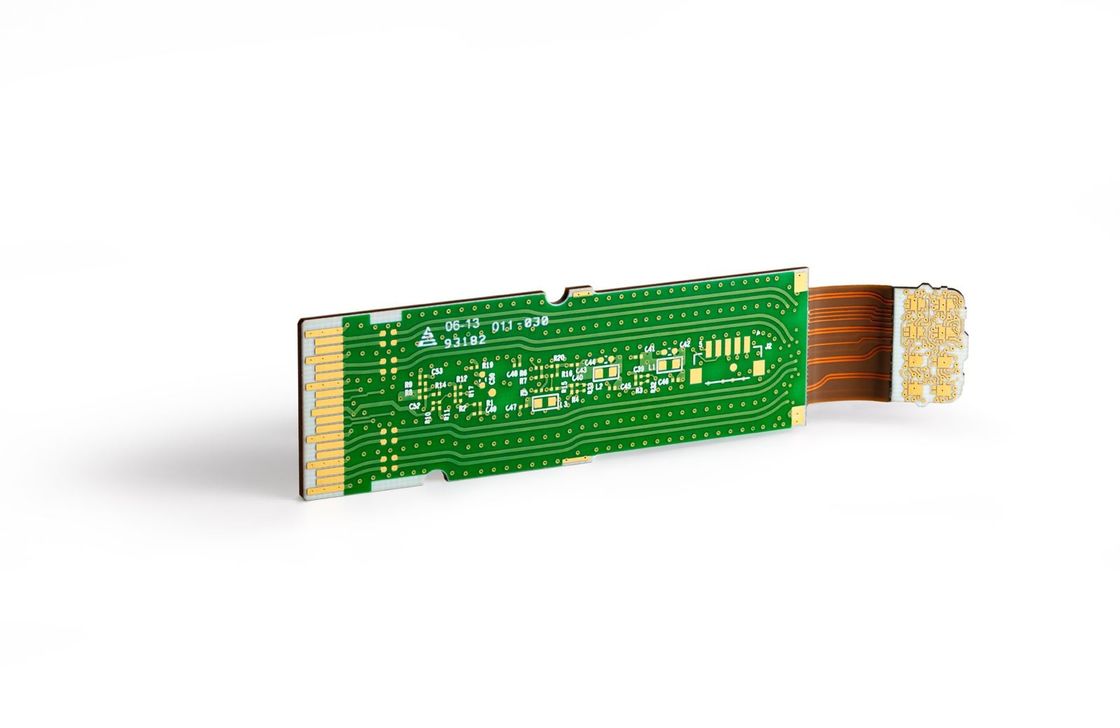

Assemblaggio avanzato di produzione di PCB, oro duro, ENIG, rivestimento in metallo di rame, alta velocità integrata

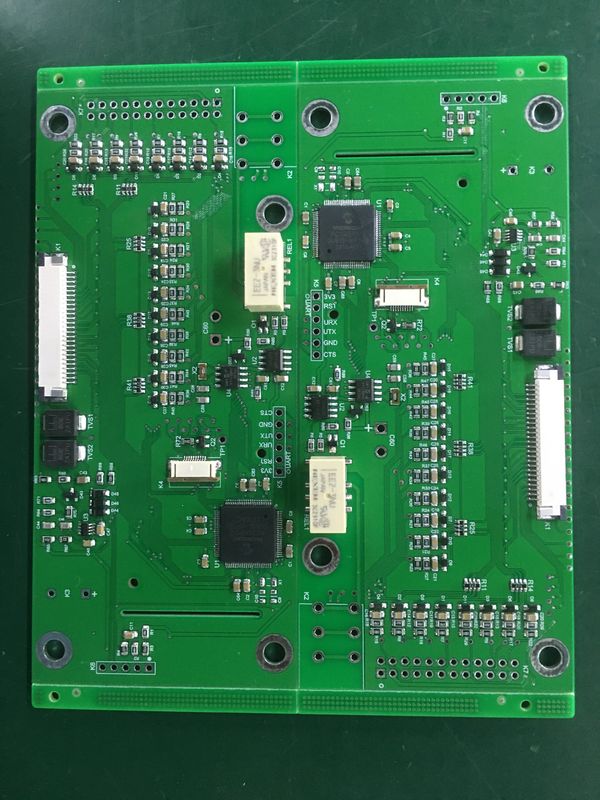

Forniamo SMT, THT e assemblaggio finale con test ICT e funzionali del prodotto.
Suntek offre una soluzione unica per tutte le vostre esigenze di servizi di produzione elettronica, che vanno dalla prototipazione rapida alla produzione di grandi volumi. Abbiamo la capacità di identificare problemi di progettazione e/o produzione durante la fase di prototipo e risolverli (in consultazione con voi) prima di passare alla produzione.
Mentre molte aziende di PCB affermano di offrire servizi di assemblaggio PCB superiori, Suntek mantiene effettivamente ciò che promette. Il nostro servizio di assemblaggio di circuiti stampati chiavi in mano o in conto deposito è certificato ISO ISO9001:2015 e conforme a RoHS. Gestiamo progetti di assemblaggio SMD, through-hole e misti e offriamo anche controlli DFM gratuiti insieme a test funzionali in base alle vostre esigenze specifiche. Le nostre capacità PCBA sono elencate di seguito:
Panoramica delle capacità:
Specifiche | Dettagli |
Tipo di materiale | FR-1, FR-4, CEM-1, rivestito in alluminio |
Spessore del materiale (mm) | 0.4, 0.6, 0.8, 1.0, 1.2, 1.6, 2.0 |
Numero di strati | Da 1 a 8 strati |
Dimensione massima della scheda | 23.00” x 35.00”(580mm*900mm) |
Classe IPC | Classe II, Classe III, Classe 1 |
Anello anulare | 5 mil/lato o superiore (design minimo) |
Finitura placcatura |
Solder(HASL), Solder senza piombo(HASL), ENIG (nichel chimico oro per immersione), OSP, argento per immersione, stagno per immersione, nichel per immersione, oro duro, altro |
Peso del rame | 0.5OZ-2OZ |
Larghezza traccia/spazio | 3 Mils o superiore |
Gioco di foratura | 0.1mm (foratura laser) |
Fessure placcate | 0.036 o superiore |
Foro più piccolo (finito) | 0.1mm o superiore |
Dita d'oro | Da 1 a 4 bordi (oro da 30 a 50 micron) |
Passo SMD | 0.080” - 0.020” - 0.010” |
Tipo di maschera di saldatura | LPI lucido, LPI-opaco, SR1000 |
Colore della maschera di saldatura | Verde, rosso, blu, nero, bianco, giallo |
Colore della legenda | Bianco, giallo, nero, rosso, blu |
Punto di percorso CNC | Qualsiasi |
Larghezza minima del percorso | 0.031” |
Scoring | Linee rette, jump scoring, bordo a bordo del pannello, CNC* |
Oro del corpo | DURO*, IMMERSIONE* (fino a 50 MICRON ORO) |
Formato file dati | Gerber 274x con apertura incorporata |
Formato disegno FAB. | DXF, HPGL, DWG, PDF, Gerber |
Test E.T | Sonda volante, lato singolo, piastra 1up, guscio a morsetto, net list |
Svasatura/alesatura | Disponibile fino a 0.250 Diametro |
Impedenza di controllo | Sì |
Via cieche/via sepolte | Sì |
Maschera pelabile | Sì |
Carbonio | Sì |
Caratteristiche:

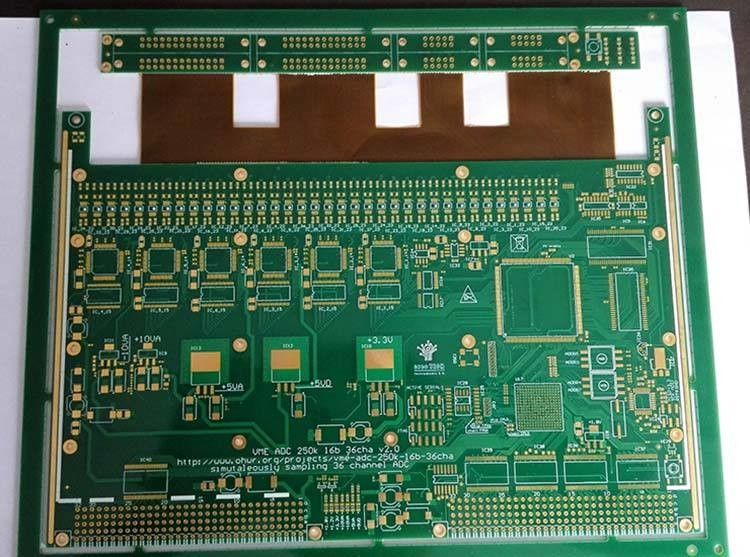

Scheda a circuito stampato a interconnessione ad alta densità
PCB a interconnessione avanzata
PCB multistrato
Numero di strati: 6 strati
Impedenza controllata: Sì
Piccole dimensioni: 300 * 210 mm
Alta precisione
Diverse opzioni di colore: bianco, nero, giallo, rosso, blu, ecc.
Alta affidabilità
Applicazioni:
Scheda PCB HDI Nanocircuit: rivoluzionare l'elettronica di consumo
Miniaturizzazione | Alte prestazioni | Processo di oro per immersione
La scheda PCB HDI Nanocircuit è una tecnologia di interconnessione avanzata che sta cambiando le regole nel mondo dell'elettronica di consumo. Con il suo design di interconnessione ad alta densità, questa scheda PCB è in grado di soddisfare la crescente domanda di dispositivi più piccoli e potenti.
La scheda di interconnessione HDI utilizza il più recente processo di oro per immersione, garantendo qualità e affidabilità superiori. Viene sottoposta a test al 100% per garantire che ogni singola scheda soddisfi i più elevati standard di prestazioni. Con la sua funzione di controllo dell'impedenza, questa scheda PCB è in grado di mantenere l'integrità del segnale e ridurre al minimo le interferenze, rendendola ideale per circuiti digitali ad alta velocità.
Uno dei principali vantaggi della scheda PCB HDI Nanocircuit sono le sue capacità di miniaturizzazione. Man mano che la tecnologia continua ad avanzare, la domanda di dispositivi più piccoli e compatti è aumentata. Con il suo design di interconnessione ad alta densità, questa scheda PCB è in grado di ospitare più componenti in uno spazio più piccolo, rendendola la scelta perfetta per l'elettronica di consumo compatta come smartphone, tablet e dispositivi indossabili.
La scheda PCB HDI Nanocircuit non solo offre miniaturizzazione, ma offre anche alte prestazioni. La sua tecnologia di interconnessione avanzata consente un trasferimento dati più veloce ed efficiente, rendendola ideale per circuiti digitali ad alta velocità. Questo la rende la scelta perfetta per l'elettronica di consumo che richiede un'elevata potenza di elaborazione, come console di gioco, laptop e dispositivi domestici intelligenti.
L'applicazione della scheda PCB HDI Nanocircuit non si limita all'elettronica di consumo. È stata ampiamente utilizzata anche in settori come l'aerospaziale, il medicale e l'automotive, dove alte prestazioni e affidabilità sono fondamentali. Con la sua versatilità e la sua qualità superiore, questa scheda PCB è diventata la scelta migliore per varie applicazioni.
Disponibile in una varietà di colori serigrafici come bianco, nero, giallo, rosso, blu e altro, la scheda PCB HDI Nanocircuit può anche essere personalizzata per soddisfare specifici requisiti di progettazione. Il suo design elegante e compatto lo rende non solo funzionale, ma anche visivamente accattivante.
In conclusione, la scheda PCB HDI Nanocircuit è un punto di svolta nel mondo dell'elettronica di consumo. Le sue capacità di miniaturizzazione, le alte prestazioni e l'affidabilità la rendono la scelta perfetta per una vasta gamma di applicazioni. Con la sua tecnologia di interconnessione avanzata e il processo di oro per immersione, questa scheda PCB offre il meglio in termini di qualità e prestazioni, stabilendo un nuovo standard per i PCB a interconnessione ad alta densità.
Imballaggio e spedizione:
Imballaggio e spedizione della scheda PCB HDI:
Le nostre schede PCB HDI sono accuratamente imballate e spedite per garantire il loro arrivo sicuro a casa tua. Ecco una ripartizione del nostro processo di imballaggio e spedizione:
Imballaggio:
Spedizione:
Con il nostro accurato imballaggio e i nostri affidabili metodi di spedizione, puoi essere certo che le tue schede PCB HDI arriveranno a casa tua in perfette condizioni. In caso di domande sul nostro processo di imballaggio e spedizione, non esitare a contattarci. Siamo sempre felici di assisterti per qualsiasi dubbio.
I nostri supporti
Garantiamo la trasparenza dei costi, la condivisione della ripartizione dei costi BOM
Abbiamo fornitori di componenti da tutto il mondo.
Abbiamo un processo scritto per informare i clienti di eventuali ritardi di programma o problemi di qualità del prodotto, tramite:
(1) Procedura di assistenza clienti
(2) Procedura RMA
(3) Rapporti 8D
(4) PDCA (Plan-Do-Check-Action) nell'assistenza clienti
Rispondiamo ai reclami, ai problemi e alle richieste entro 24 ore, tramite:
(1) Rapporti settimanali
(2) Team di supporto clienti per rivedere i tempi di comunicazione
(3) Questionario di soddisfazione del cliente
Servizi post-vendita:
(1) Periodo di garanzia di 1 anno per tutti i prodotti
(2) Riparazione FOC
(3) Parti di compensazione rapida per sostituire i difettosi.
Il nostro obiettivo
Cerchiamo sempre di fornire prodotti a prezzi competitivi, di alta qualità e a consegna rapida.
