Il Gruppo Suntek è un fornitore professionale nel campo EMS con una soluzione unica per PCB, assemblaggio di PCB, assemblaggio di cavi, assemblaggio di tecnologia Mix e costruzione di scatole.2015,ISO13485:2016, IATF 16949:2016 e UL E476377 certificato. Forniamo prodotti qualificati con prezzi competitivi per i clienti di tutto il mondo.
Visualizzazione delle capacità:
|
Specificità
|
Dettagli
|
|
Tipo di materiale
|
FR-1, FR-4, CEM-1, placcati in alluminio
|
|
Spessore del materiale (mm)
|
0.4- 0.6- 0.8, 1.0, 1.2, 1.6, 2.0
|
|
Numero di strati
|
Da 1 a 8 strati
|
|
Dimensione massima della tavola
|
23.00 x 35.00 ((580 mm * 900 mm)
|
|
Classe IPC
|
Classe II, classe III, classe 1
|
|
Anello anulare
|
5 mil/lato o superiore (min. progettazione)
|
|
Rivestimento finale
|
Saldatura ((HASL), Saldatura senza piombo ((HASL), ENIG (nickel inossidabile)
oro per immersione), OSP, argento per immersione, stagno per immersione, nichel per immersione,
altri, di oro duro
|
|
Peso di rame
|
0.5OZ-2OZ
|
|
Larghezza di traccia/spazio
|
3 ml o più
|
|
Disponibilità per la trivellazione
|
0.1 mm ((perforazione a laser)
|
|
Scalature placcate
|
0.036 o superiore
|
|
Fuoco più piccolo (finito)
|
0.1 mm o più
|
|
dita d'oro
|
Da 1 a 4 bordi (oro da 30 a 50 micron)
|
|
Pistola SMD
|
0.080 - 0,020 - 0,010
|
|
Tipo di maschera di saldatura
|
LPI lucido, LPI opaco, SR1000
|
|
Colore della maschera di saldatura
|
Verde, rosso, blu, nero, bianco, giallo
|
|
Colore leggendario
|
Bianco, giallo, nero, rosso, blu
|
|
Punto di percorrenza CNC
|
Qualsiasi
|
|
Larghezza minima del percorso
|
0.031
|
|
Punteggio
|
Linee rette, punteggio a salto, bordo a bordo del pannello, CNC*
|
|
Carrozzeria in oro
|
HARD*, IMERSION* (fino a 50 MICRON GOLD)
|
|
Formato del file dati
|
Gerber 274x con apertura di inserimento
|
|
Formato del disegno
|
DXF, HPGL, DWG, PDF, Gerber
|
|
Test di E.T.
|
Sonde volanti, unilaterale, piastra 1up, guscio di pinza, lista di rete
|
|
Dispositivo di risonanza/dispositivo di risonanza
|
Disponibile fino a 0,250 diametro
|
|
Impedenza di controllo
|
- Sì, sì.
|
|
Via cieca/via sepolta
|
- Sì, sì.
|
|
Maschera sbucciante
|
- Sì, sì.
|
|
Carbonio
|
- Sì, sì.
|

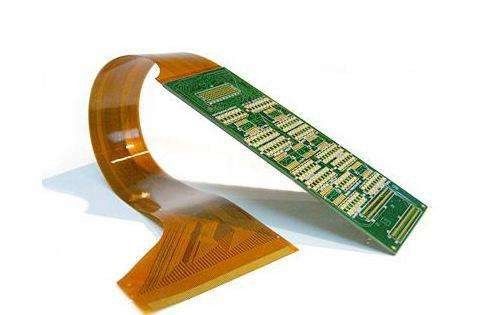

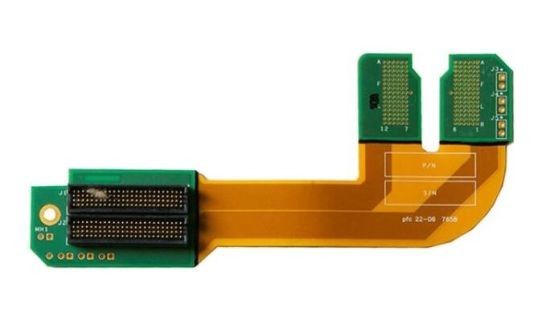

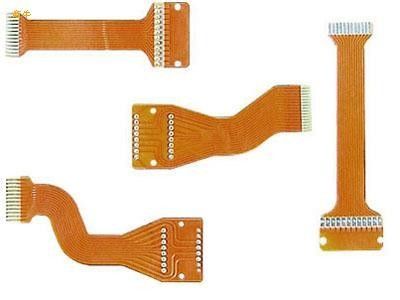

Un circuito flessibile o PCB flessibile è un arrangiamento modellato di circuiti stampati e componenti che utilizza materiale a base flessibile con o senza copertura flessibile.
Un circuito flessibile o PCB flessibile è un arrangiamento modellato di circuiti stampati e componenti che utilizza materiale a base flessibile con o senza copertura flessibile.Questi gruppi elettronici flessibili possono essere fabbricati utilizzando gli stessi componenti utilizzati per le schede di circuiti stampati rigidi, ma permettendo alla scheda di conformarsi alla forma desiderata (flessione) durante l'applicazione.
Quanti strati può avere un PCB flessibile?
Massimo 10 strati per PCB flessibili.
Quanto spessore di rame può avere un PCB flessibile?
2 oz, solo alcuni PCB a led flessibili come il rame pesante, il miglior vantaggio di PCB flessibile è flessibile, se troppo rame, non sarà facile da piegare per il vostro dispositivo.
Quanto può essere grande un PCB flessibile?
Materiale PCB flessibile: larghezza massima 250mm,perché il materiale PCB flessibile è un rotolo,la larghezza di ogni rotolo è 250mm,la lunghezza non è limitata,quindi quando si progetta un PCB flessibile,un lato dovrebbe essere inferiore a 250mm,L' altra parte non se ne frega.
Quanto spessore può avere un PCB flessibile?
0.1mm - 0.2mm, alcuni PCB flessibili possono essere 0.3mm.
Offerte di servizi:
Processi rigidi-flessibili innovativi
Set di materiale premium
Rigid-Flex con HDI
Costruzione delle foglie sciolte
Pannelli di grandi dimensioni
Conto strati fino a 40+
Applicazione dei dissipatori di calore
Applicazioni:
Le schede di circuito flessibili sono una corrispondenza giusta per le applicazioni che richiedono prestazioni migliori, alta precisione, precisione e flessione regolare.
Telecamere
Freni antiblocco
Pompe per combustibile
Sonde ad ultrasuoni
Prova dei semiconduttori
Dispositivi medici
Sistemi di movimento
Satelitari
Avionica
Confezioni per batterie
Dispositivi di produzione
Sistemi di airbag
Imballaggio e trasporto:
Imballaggio e spedizione dell'assemblaggio flessibile di PCB
Imballaggio:
Il prodotto Flexible PCB Assembly verrà confezionato in una scatola di cartone robusta per garantire un trasporto sicuro.
Il prodotto sarà inoltre avvolto in una bombola per fornire una protezione supplementare contro potenziali urti e vibrazioni durante il trasporto.
Ogni scatola sarà etichettata con il nome del prodotto, la quantità e le istruzioni per la manipolazione per facilitare l'identificazione e la manipolazione.
Spedizione:
Il prodotto sarà spedito tramite un servizio di corriere affidabile e di fiducia per garantire una consegna tempestiva e sicura al cliente.
L'indirizzo di spedizione e le informazioni di contatto saranno controllati per assicurare una consegna accurata.
Una volta spedito il prodotto, il cliente riceverà un numero di tracciamento che gli permetterà di seguire l'ordine e di assicurare il suo arrivo sicuro.
Al momento della consegna, il cliente sarà tenuto a firmare per il pacco come prova di ricezione.
