Suntek è un fornitore professionale di soluzioni PCBA, specializzato nella produzione di PCB, approvvigionamento di componenti, assemblaggio PCB e una serie di servizi di cablaggio e costruzione di scatole.
Abbiamo un team di gestione altamente qualificato, ingegneria esperta, team di controllo qualità e produzione e dipendenti qualificati e possediamo una catena di approvvigionamento avanzata, impegno per la buona qualità, prezzi competitivi e consegna puntuale.
Panoramica delle capacità:
|
Strati:
|
PCB rigidi da 2 a 40 + strati, PCB rigido-flessibili da 1 a 10 strati
|
|
Dimensione pannello (max):
|
21" x 24"
|
|
Spessore PCB:
|
0,016" a 0,120"
|
|
Linee e spazi:
|
0,003" / 0,003" strati interni; 0,004" strati esterni
|
|
Dimensione fori:
|
0,006" foro passante (dimensione finita) e 0,004" via sepolta
|
|
Materiali:
|
FR4, High Tg, Rogers, materiale senza alogeni, Teflon, Poliimmide
|
|
Finiture superficiali:
|
ENi/IAu, OSP, HASL senza piombo, oro/argento a immersione, stagno a immersione
|
|
Prodotti speciali:
|

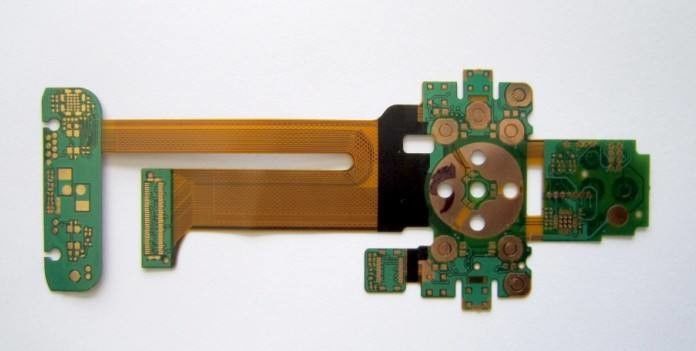

Via cieca/sepolta (HDI 2+N+2), Rigid Flex
|

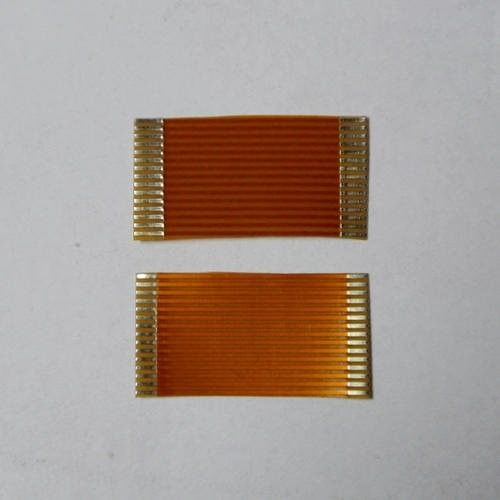

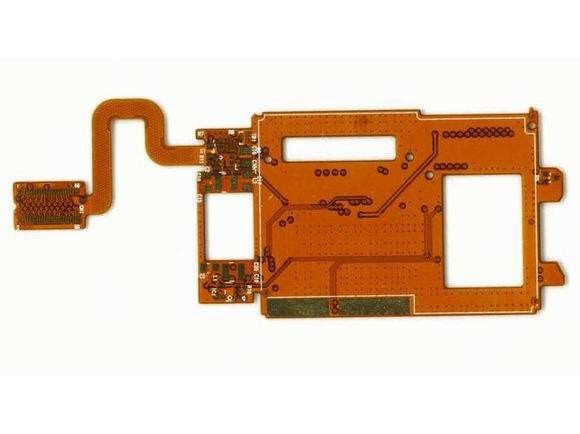

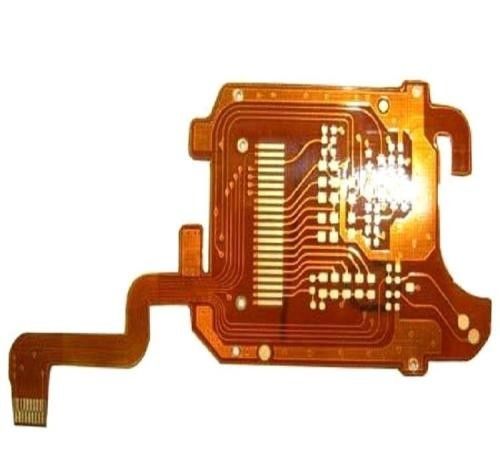

Un circuito flessibile o PCB flessibile è una disposizione schematica di circuiti stampati e componenti che utilizza materiale a base flessibile con o senza coverlay flessibile.
Un circuito flessibile o PCB flessibile è una disposizione schematica di circuiti stampati e componenti che utilizza materiale a base flessibile con o senza coverlay flessibile. Questi assemblaggi elettronici flessibili possono essere fabbricati utilizzando gli stessi componenti utilizzati per i circuiti stampati rigidi, ma consentendo alla scheda di conformarsi a una forma desiderata (flessibile) durante la sua applicazione.
Quanti strati può avere un PCB flessibile?
Massimo 10 strati per PCB flessibile.
Quanto spessore di rame può avere un PCB flessibile?
2oz, solo alcuni PCB LED flessibili come il rame pesante, il miglior vantaggio del PCB flessibile è la flessibilità, se c'è troppo rame, non sarà facile da piegare per il tuo dispositivo.
Quanto può essere grande un PCB flessibile?
Materiale PCB flessibile: la larghezza massima è di 250 mm, perché il materiale PCB flessibile è un rotolo, ogni rotolo ha una larghezza di 250 mm, la lunghezza non ha limiti, quindi quando si progetta un PCB flessibile, un lato dovrebbe essere inferiore a 250 mm, l'altro lato non importa.
Quanto spessore può avere un PCB flessibile?
0,1 mm - 0,2 mm, alcuni PCB flessibili possono essere 0,3 mm.
Applicazioni:
Apparecchiature LED e illuminazione
Smartphone
Apparecchiature mediche
Prodotto aerospaziale
Strumentazione
Offerte di servizi:
- Processi Rigid-Flex innovativi
- Set di materiali premium
- Rigid-Flex con HDI
- Costruzione a fogli sciolti
- Pannelli sovradimensionati
- Conteggio strati fino a 40+
- Applicazione dissipatore di calore
Applicazioni:
I circuiti stampati flessibili sono adatti per applicazioni che richiedono prestazioni migliori, alta precisione, accuratezza e flessione regolare. Le applicazioni dei circuiti stampati flessibili includono:
- Telecamere
- Freni antibloccaggio
- Pompe di carburante
- Sonde a ultrasuoni
- Test dei semiconduttori
- Dispositivi medici
- Sistemi di movimento
- Satelliti
- Avionica
- Pacchi batteria
- Dispositivi di produzione
- Sistemi airbag
Imballaggio e spedizione:
Imballaggio e spedizione dell'assemblaggio PCB flessibile
Imballaggio:
Il prodotto di assemblaggio PCB flessibile sarà imballato in una robusta scatola di cartone per garantire un trasporto sicuro. La scatola sarà sigillata con nastro adesivo per evitare danni durante la spedizione.
Il prodotto sarà anche avvolto in pluriball per fornire una protezione extra contro potenziali urti e vibrazioni durante il trasporto.
Ogni scatola sarà etichettata con il nome del prodotto, la quantità e le istruzioni per la manipolazione per facilitare l'identificazione e la gestione.
Spedizione:
Il prodotto verrà spedito tramite un servizio di corriere affidabile e fidato per garantire una consegna puntuale e sicura al cliente.
L'indirizzo di spedizione e le informazioni di contatto saranno ricontrollati per garantire una consegna accurata. Il prodotto sarà assicurato durante il trasporto per proteggere da eventuali eventi imprevisti.
Un numero di tracciamento sarà fornito al cliente una volta che il prodotto è stato spedito, consentendo loro di tracciare il loro ordine e garantire il suo arrivo sicuro.
Alla consegna, il cliente dovrà firmare per il pacco come prova di ricevimento.
